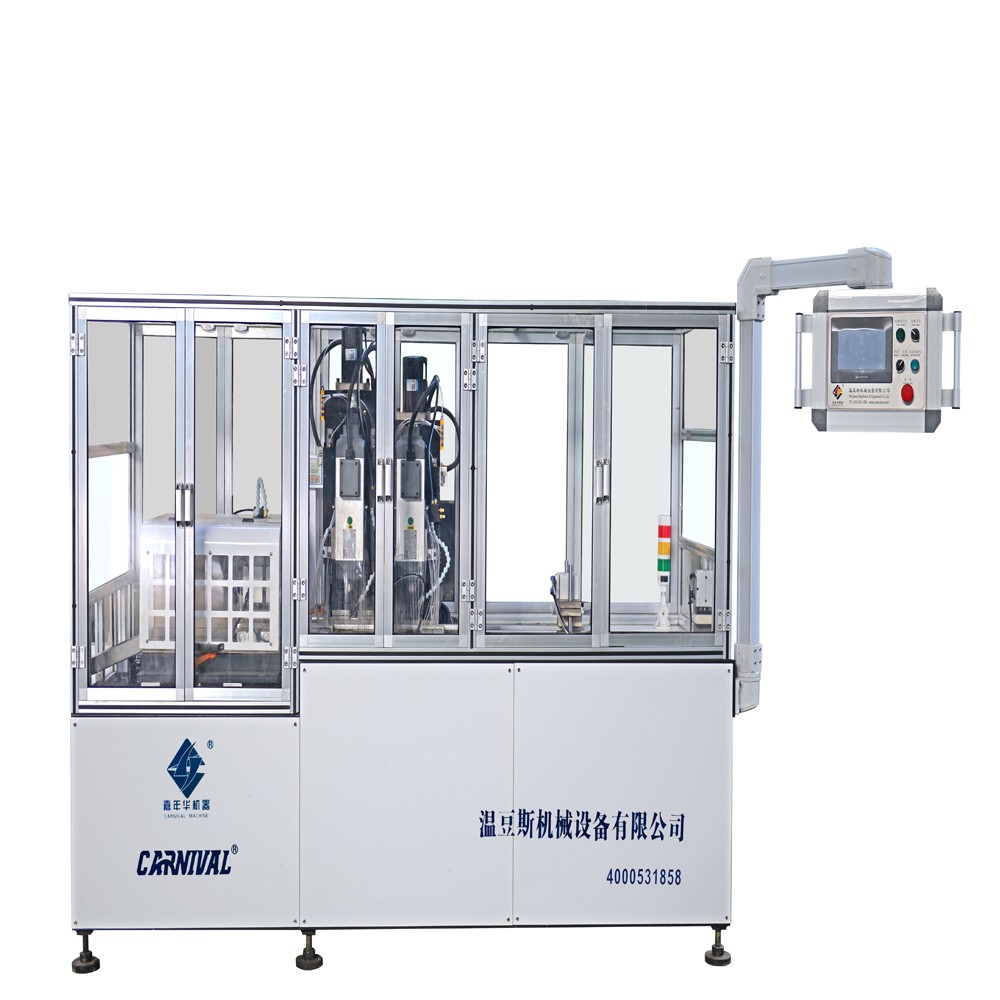

JNH-70D定制電力夾線板自動加工機 ( 雙鉆孔 - 切割 )

該機型是我司根據國家電網要求 : 研發定制一臺機器通用 4 種電力 夾線板自動加工設備。

電力夾線板加工過程要求絕對的平整，傳 輸電流不允許絲毫的彎曲，放棄了原來沖壓的傳統做法，使用鉆 銑孔的形式，避免了鋁型材表面不平整。

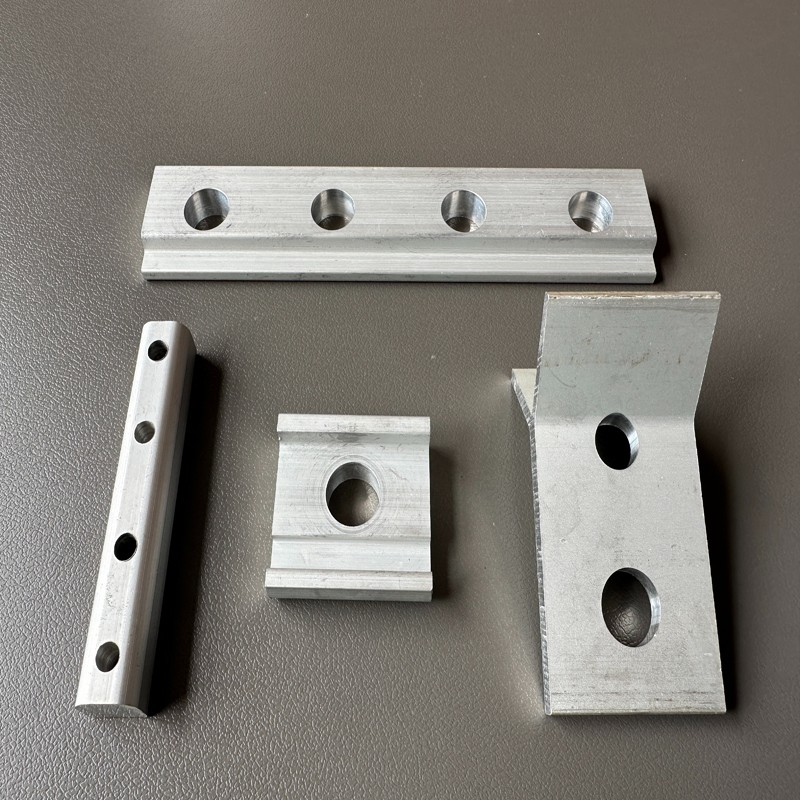

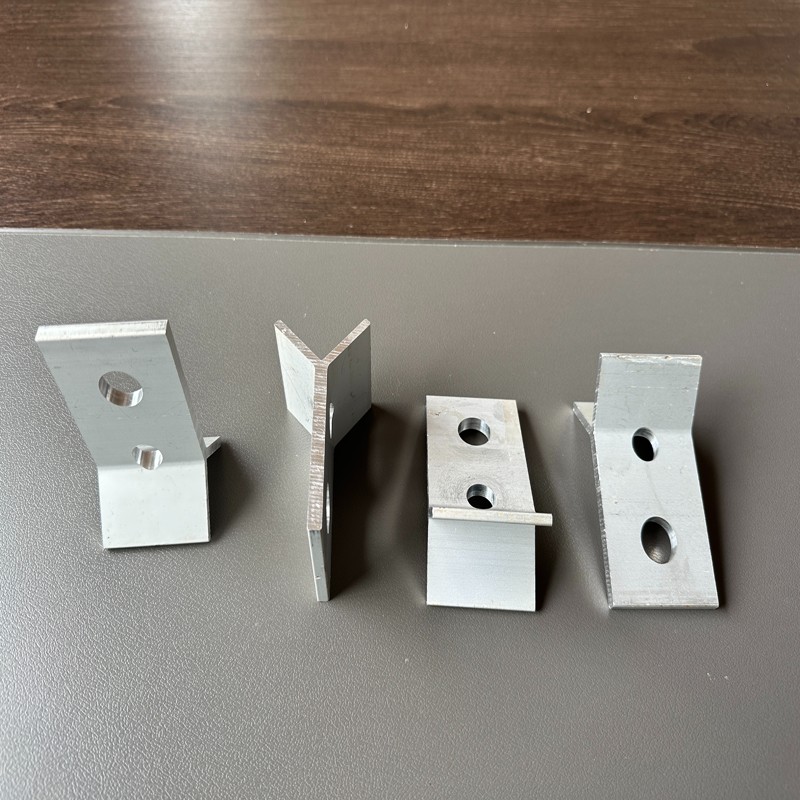

孔徑一般在 17-25mm， 一個連接板上有 1-6 個孔，均勻排列。 加工工序 : 伺服送料 - 主軸鉆孔 - 切割。

根據實際加工需要，我司 使用雙鉆孔—切割的機構，可以鉆銑不同的孔徑不用更換銑刀， 通用率更高。

 使用伺服控制鉆孔前后移動位置來適應不同工件的加工要求，同 時使用伺服電機控制鉆孔深度、鉆孔前進及后退速度。

根據圖紙及工件定制自動機工件行進軌道，可實現不同類型的鋁 夾線板自動加工。

 出色的無尾料技術，不會浪費鋁型材。 生產節拍 : 5-15 個 / 分。

技術參數：
